제진기는 배수펌프 전단에 설치되어, 유입 우수중에 함유된 조대 협잡물을 제거하기 위해 설치한다.

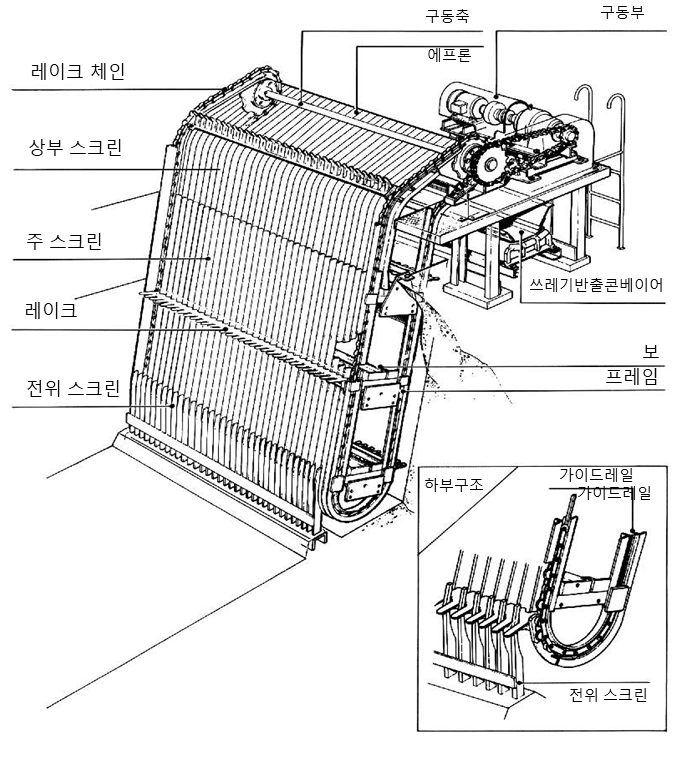

유입수로에 유입되는 협잡물을 연속적으로 제거하기 위하여, 레이크의 구동으로 순환되며, 레이크는 스크린의 배면으로 하강하여 전면으로 인양하면서 스크린을 따라 협잡물을 긁어 올리며 협잡물이 컨베이어에 안전하게 떨어지도록 하며 이러한 작동은 4개의 레이크가 연속적으로 반복되어진다.

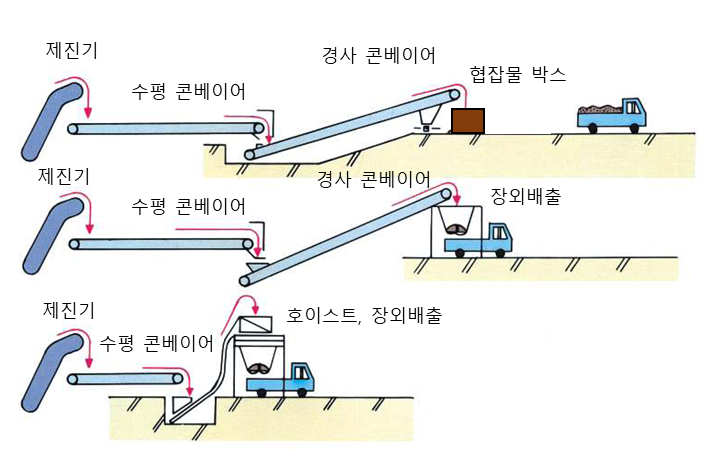

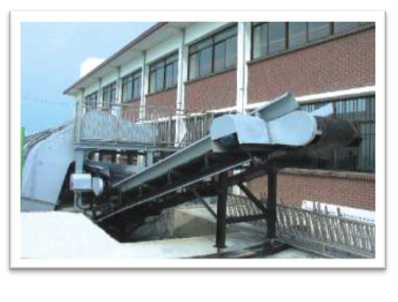

자동제진기로 끌어 올려진 다량의 쓰레기의 반출방법은 펌프장의 입지조건들을 고려하여 설계되나 크게 나누어 보면 다음과 같은 방법이 일반적이다.
펌프용량에 맞추어 자동제진기를 가장 적합한 반출장치를 설계하여 제작합니다.
· 수로폭 : 표준 2m까지, 최대 10m
· 수로깊이 : 10m 까지
· 설치촌법 : 설치단면도 참조
· 스크린부 유속 : 약 0.5m/s 전후
· 스크린각도 : 75° 를 표준으로 하나 설치장소 따라 80° 까지 가능합니다.
· 스크린목폭 : 펌프의 막힘방지가 요구될 때에는 펌프구경의 1/20 ~ 1/30을 기준으로 한다.
· 레이크 치수 : 200mm ~ 300mm을 표준으로 한다.
· 레이크 개수 : 레이크 속도를 4~8m/min로 하고 1분동안에 1회정도 긁어 올리는 것으로 한다.
· 구조체강도 : 표준수위치 600mm ~ 1000mm로 하여 받침보의 휩을 수로폭의 1/600!1/800mm 이하로 한다.
· 구동장치 : 전동기와 싸이크로 감속기의 조립으로 이루어진다.
· 보호장치 : 스립 검출장치로 기계를 보호한다.
· 표준부속품 : 1.분해공구 2.기초볼트,넛트 3.전동기카바,점검대 및 사다리 4.보호장치
